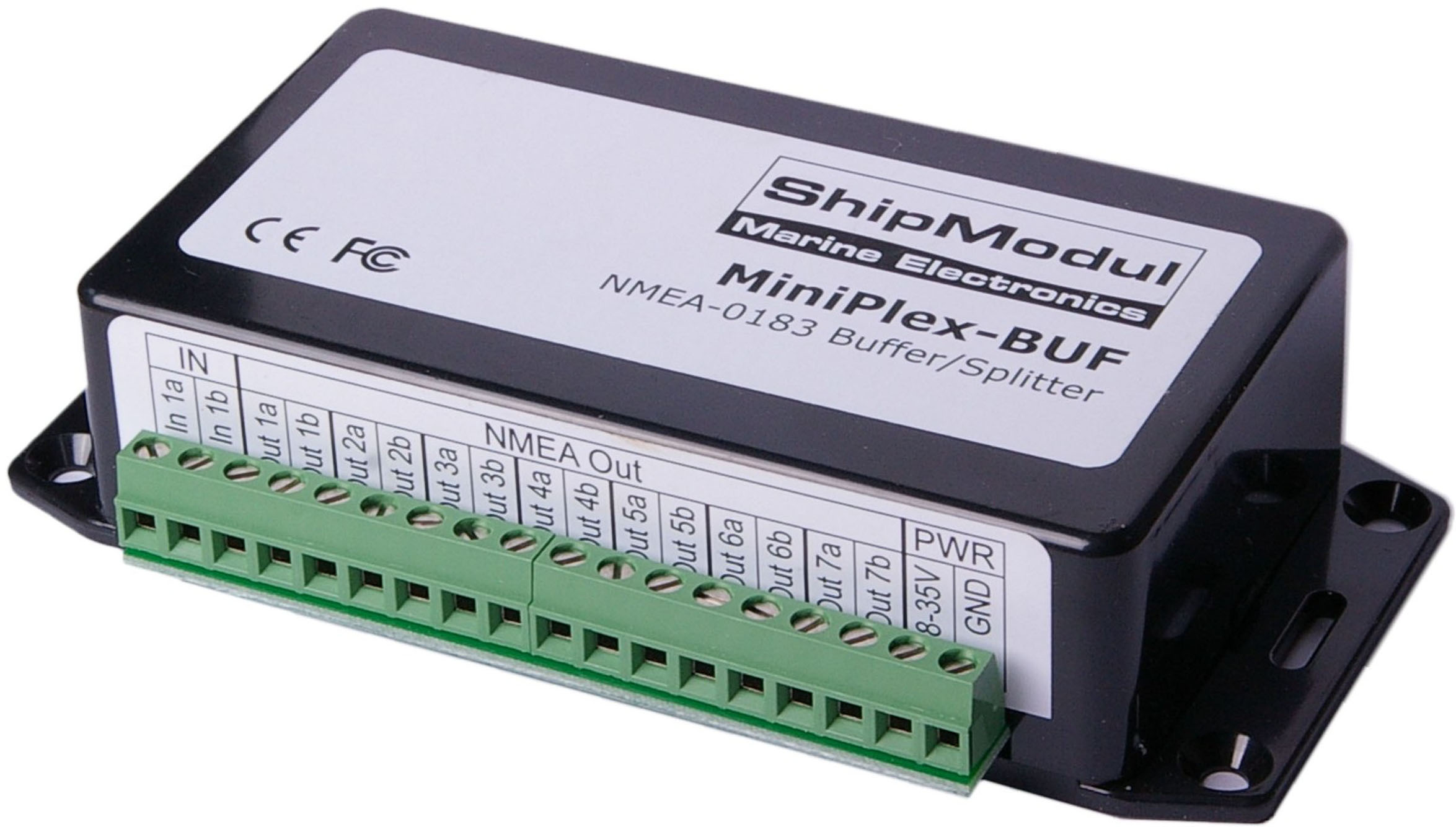

NMEA-Buffer MiniPlex-BUF

NMEA 0183 Puffer

Leistungsfähiger NMEA Puffer/Splitter mit einem Eingang und sieben Ausgängen um NMEA-Daten von einem Gerät auf bis zu 28 andere NMEA-Geräte zu verteilen.

289,00 €
inkl. 19 % USt, Versandkostenfrei*
Art.Nr.: SM0111

Der MiniPlex-BUF ist ein leistungsfähiger NMEA Puffer/Splitter mit einem Eingang und sieben Ausgängen. Er dient dazu um NMEA-Daten von einem Sender auf mehrere NMEA-Empfänger problemlos zu verteilen.

Das empfangene NMEA-Signal wird verstärkt auf einen NMEA-konformen Pegel um sicherzustellen das an die angeschlossenen Empfänger korrekte NMEA-Signale gesendet werden.

Die Ein- und Ausgänge sind vollständig (auch jeweils gegeneinander) galvanisch isoliert um Masseschleifen zu verhindern. Dadurch ist es auch möglich an verschiedene Ausgänge Geräte mit unterschiedlichen Signalpegeln (z.B. RS-232 und RS-422) anzuschliessen ohne dass diese sich gegenseitig beeinflussen.

Die Ausgänge sind kurzschlußsicher um sicherzustellen das die NMEA-Daten an alle angeschlossenen Geräte korrekt übertragen werden, selbst wenn ein oder mehrere Ausgänge einen Kurzschluß aufweisen.

Die Ausgänge stellen sich jeweils einzeln auf das angeschlossene Gerät ein. Dadurch ist es möglich sowohl Geräte mit differentiellen Eingängen (RS-422) als auch mit Single-Ended (RS-232) anzuschliessen. Dabei ist auch egal ob die Geräte galvanisch isolierte Eingänge haben oder nicht.

Der NMEA-Buffer implementiert vollständig den NMEA 0183 Standard, in dem definiert ist, das an einen Ausgang bis zu 4 Empfänger angeschlossen werden könne. Dadurch können mit dem Buffer bis zu 28 Geräte mit Daten versorgt werden.

Spannungsversorgung 8-35 V DC, geschützt gegen Verpolung
Stromverbrauch >12 V: ca. 60 mA (165 mA bei voller Belastung der Ausgänge)
24 V: ca. 35 mA (90 mA bei voller Belastung der Ausgänge)
Eingang Galvanisch isoliert and kompatibel mit NMEA-183, NMEA-183HS, IEC61162-1 & 2, RS-422 und RS-232
Eingangs-Spannungsbereich +/- 2 V bis +/- 30 V
Eingangswiderstand > 800 Ohm
Ausgänge 7 galvanisch isolierte Ausgänge, voll kompatibel mit NMEA-183, NMEA-183HS, IEC61162-1 & 2, RS-422 und RS-232
Ausgangsspannung min. +/-4V unbelastet, min. +/-2.3V bei 200 Ohm Last (4 Empfänger)
Geschwindigkeit 110 - 38400 Baud
Abmessungen 138 x 62 x 30 mm
