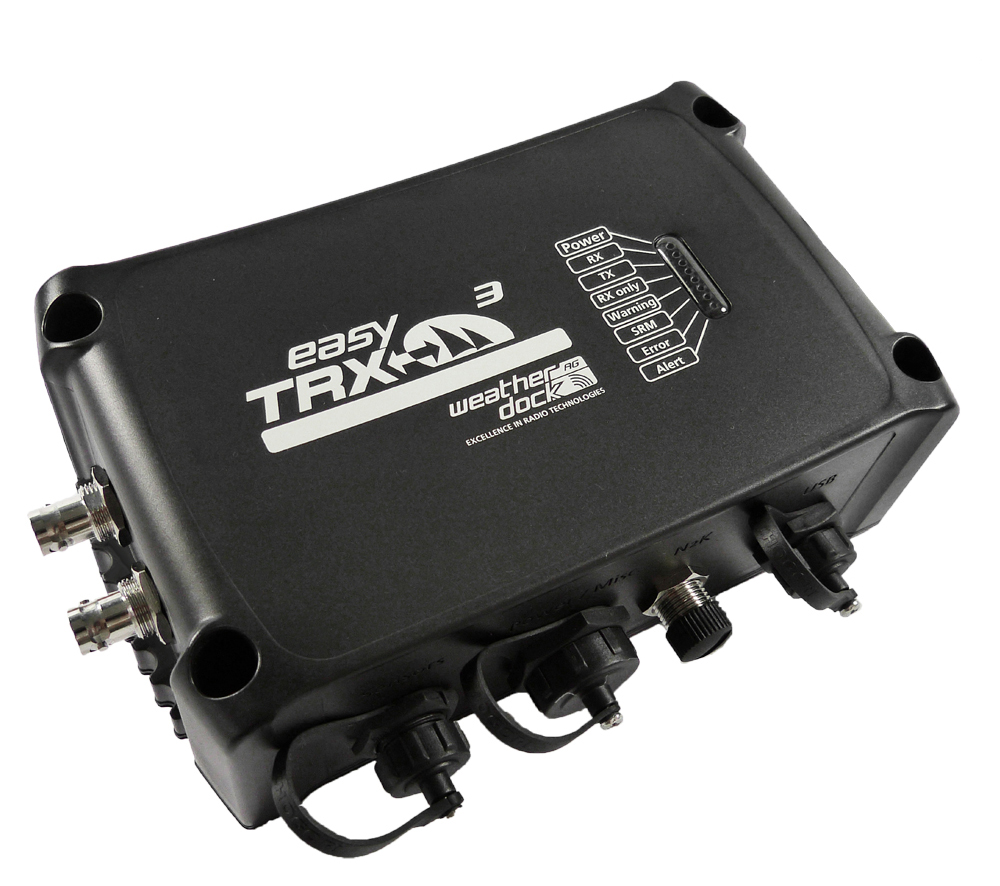

Weatherdock A20007 easyTRX3-IS-IGPS-N2K-IDVBT/DAB AIS-Transponder

1.320,00 €
inkl. 19 % USt

Art.Nr.: WD-A20007

Hersteller-Nr.: A20007

Lieferzeit auf Anfrage

AIS Sender/Empfänger mit SOTDMA-Technologie

BSH zugelassener AIS Class B SOTDMA Sender/Empfänger mit integriertem UKW-Antennensplitter für Funkgerät und DVB-T2/DAB+ Empfänger, integrierter GPS-Antenne und NMEA 2000 Schnittstelle.
Modular (auch nachträglich) erweiterbar mit WiFi, LAN


Schnittstellen: USB, NMEA 0183, NMEA 2000
Zusatzfunktionen: Integrierter UKW Antennensplitter, Integrierte GPS-Antenne, Integrierte DVB-T Antennenweiche


Produktbeschreibung

Mit einem Sender mit SOTDMA-Übertragungsverfahren, zwei parallel arbeitenden Empfängern, integrierter GPS-Antenne, internem UKW-Antennensplitter und NMEA 2000 Konnektivität setzen die Geräte der easyTRX3-Serie den neuen Standard für AIS Class B Sende-Empfänger.

Das robuste und wasserdichte Gehäuse des easyTRX3 enthält einen AIS-Sender und zwei AIS-Empfänger. So wird gewährleistet, dass kontinuierlich auf beiden AIS Frequenzen empfangen und gleichzeitig gesendet werden kann.

SOTDMA Technik für noch mehr Sicherheit durch bessere Sichtbarkeit für andere Schiffe
5 Watt Sendeleistung, schnellere Übertragungsrate der AIS-Daten mit SOTDMA-Technologie - das bietet die neue Generation easyTRX3 der AIS-Transponder von Weatherdock. Basierend auf der AIS Class B SOTDMA Technologie (Self-Organized Time-Division Multiple Access), überträgt der easyTRX3 die Daten wie ein Class A Gerät in der Berufsschifffahrt. Selbst in Gebieten mit hohem Verkehrsaufkommen kann der easyTRX3 immer Positionsmeldungen senden, da SOTDMA Priorität vor nomalen AIS-Geräten der Class B mit CSTDMA-Übertragungsverfahren hat. Mit SOTDMA kann der easyTRX3 auch höhere Übertragungsraten erzielen, um so die Sichtbarkeit der Positionsmeldungen bei den Empfängern in der Umgebung zu verbessern.

Integrierter Antennensplitter
Mit den standardmäßig integrierten UKW-Splitter können der AIS-Transponder und ein UKW-Sprechfunkgerät an der selben Antenne betrieben werden. Dadurch kann der easyTRX ganz einfach ohne Installation einer weiteren Antenne in einer bestehenden Anlage integriert werden. Ein spezieller Vorverstärker reduziert dabei den physikalischen Verlust auf ein Minimum. Ein entsprechendes Adapterkabel für das Funkgerät ist im Lieferumfang enthalten.

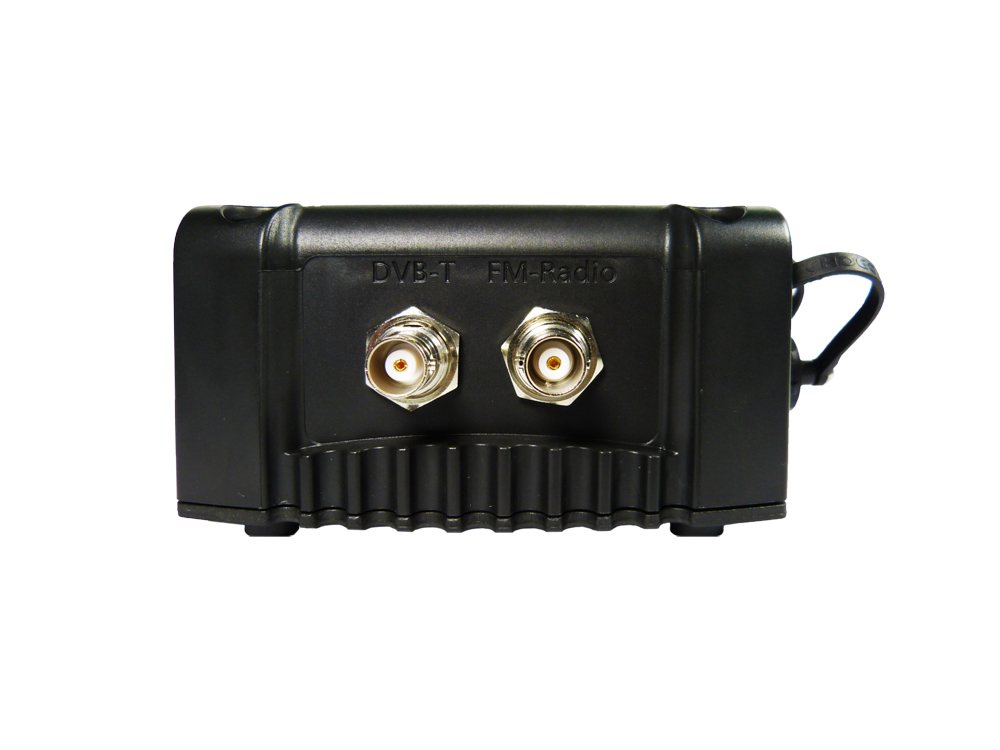

Zusätzlich kann über den Splitter auch noch ein DVB-T2 Empfänger für digitales Antenenfernsehen und ein DAB+ Radioempfänger angeschlossen werden.

Einfache und bequeme Konfiguration
Das Gerät kann auch bequem zu Hause am PC, Laptop oder Mac konfiguriert werden, da zum Konfigurieren über die USB-Schnittstelle keine zusätzliche Stromversorgung erforderlich ist. Ebenso kann der interne Speicher über die USB-Schnittstelle ohne zusätzliche Stromversorgung ausgelesen werden. Zusätzlich kann der easyTRX3 auch mit mobilen Geräte wie Smartphones oder Tablets, über eine App, konfiguriert werden die für Android und iOS kostenlos erhältlich ist (Nur möglich bei Geräten mit WiFi oder LAN Modul)

Umfangreiche Konnektivität

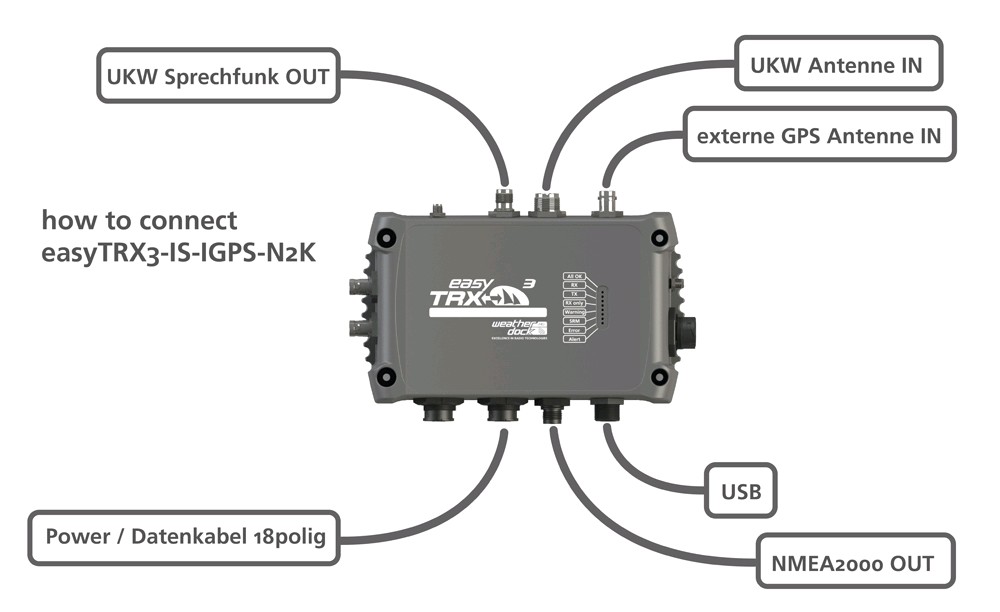

Der easyTRX3 kann die AIS-Daten über drei NMEA 0183 Ausgänge, einen NMEA 2000 Anschluss und über die USB-Schnittstelle ausgeben. Damit können drei Geräte mit NMEA 0183 Schnittstelle, ein NMEA 2000 und ein Laptop oder Bord-PC über USB gleichzeitig mit AIS und GPS-Daten versorgt werden. Zusätzlich sind noch drei NMEA 0183 Eingänge vorhanden, über die Daten von anderen Geräten eingespeist werden können, die dann auch an die Geräte an den NMEA 0183 Ausgängen weitergeleitet werden. Dadurch ist eine einfache NMEA 0183 Multiplexer Funktionalität im easyTRX3 integriert.

Integriertes GPS-Empfängermodul
Der 72-Kanal GNSS/GPS-Empfänger mit integrierter Antenne sorgt für bestmöglichen Empfang der Positionsinformationen über GPS, Glonass und Galileo. Bei GFK oder Holzbooten ist dabei, auch bei der Montage unter Deck, in der Regel keine externe GPS-Antenne erforderlich. Eine externe GPS-Antenne kann bei Booten mit Metallrumpf optional angeschlossen werden.

Blackbox-Funktion
Auf dem internen Speicher des easyTRX3 können sämtliche AIS-Daten, die empfangen wurden, gespeichert werden und später wieder ausgelesen werden.

Modulare Bauweise
Aufgrund der modularen Bauweise kann der easyTRX3 auch später noch mit weiteren Funktionen nachgerüstet werden wie z.B. WiFi, LAN.

Long-range AIS für den Einsatz auf hoher See und Langfahrt
Über die Long-range AIS Funktion, die über die Konfigurationssoftware aktiviert werden kann, ist es auch möglich auf hoher See Positionsmeldungen über eine spezielle Frequenz an AIS-Satelliten zu senden.

  • SOTDMA Übertragungsverfahren mit 5 Watt Sendeleistung und schnelleren Übertragungsintervallen (Abhängig von der Fahrgeschwindigkeit)
  • Integrierte GPS-Antenne und Empfänger (bei GFK- und Holzbooten ist keine externe Antenne erforderlich)
  • Integrierter UKW-Antennensplitter (AIS, UKW-Sprechfunkgerät, DVB-T2 und UKW/DAB+ Radio über die selbe Antenne)
  • Weitere Funktionalitäten (WiFi, LAN) lassen sich auch später nachrüsten
  • USB-Port zur Programmierung und Datenübertagung per PC (Konfiguration nur mit USB-Anschluss möglich)
  • NMEA 0183 Ausgang
  • NMEA 2000 Schnittstelle
  • 4800, 38400 oder 115200 Baud Datenübertragungsrate per Software wählbar
  • Statusanzeige mittels 8 LEDs
  • CPA-Alarm unabhänig vom Kartenplotter oder anderen externen Geräten möglich
  • Anker-Alarm unabhänig vom Kartenplotter oder anderen externen Geräten möglich
  • AIS-SART-Alarm unabhänig vom Kartenplotter oder anderen externen Geräten möglich
  • Erweiterter Eingangsspannungsbereich 10 - 32 V DC
  • Interner Speicher zur Datenaufzeichnung
  • 72 Kanal GNSS Empfänger für GPS, Glonass und Galileo
  • Routing-Funktion für Daten
  • Einfacher Multiplexer für bis zu 3 NMEA 0183 Ein- und Ausgänge
  • Robutes und wasserdichtes Gehäuse (IP67)
  • Entspricht dem neuen internationalen Standard IEC62287-2
Schnittstellen USB, NMEA 0183, NMEA 2000
Gewicht 700 g
Betriebstemperaturbereich -15 °C bis +55 °C
Lagertemperaturbereich -20 °C bis +75 °C
Sicherheitsabstand zum Kompass mind. 40 cm
Betriebsspannung 12 V DC oder 24 V DC
Spannungsbereich 9,6 V DC bis 31,2 V DC
Leistungsaufnahme 2,9 W bei 12 V DC
Stromaufnahme 2 A (Senden), 240 mA (Empfangen) bei 12 V DC
GPS / GNSS Empfänger 72 Kanal GNSS Empfänger (GPS, Glonass, Galileo)

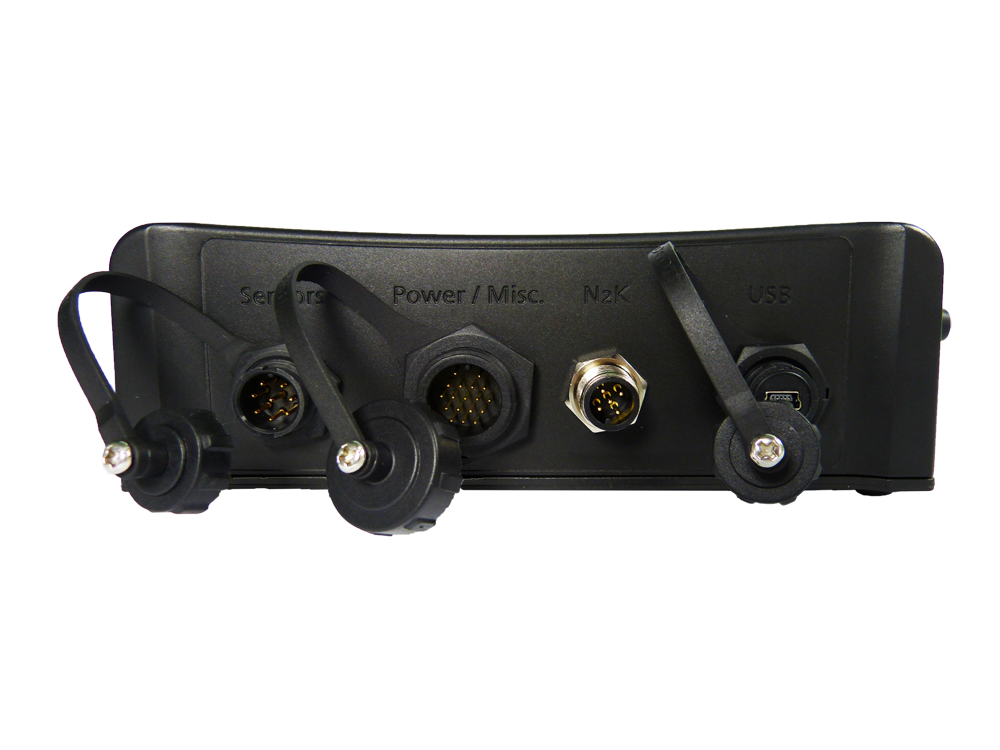

Schnittstellen 3 x NMEA 0183 In, 3 x NMEA 0183 Out, NMEA 2000, USB

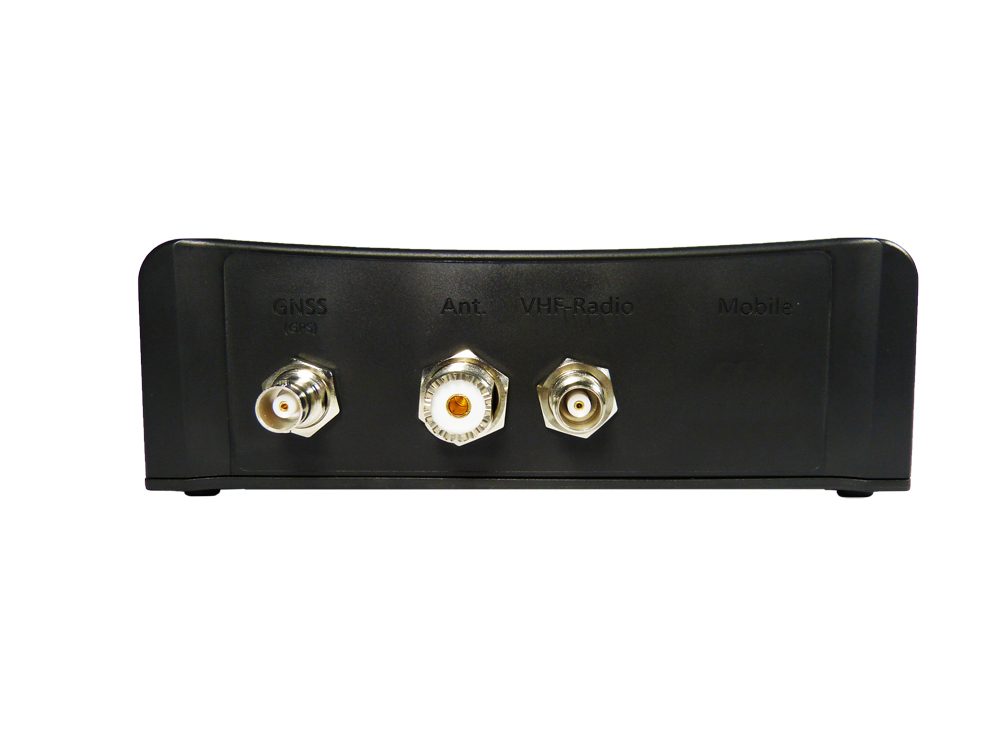

Anschluss externe GPS-Antenne (optional) BNC
Anschluss UKW-Antenne TNC
Anschluss UKW-Funkgerät SO239 (PL-Stecker)
Datentyp NMEA Ausgang VDM
AIS-Sender 1 Sender
AIS-Empfänger 2 Empfänger (AIS 1 / AIS 2)
DSC (AIS Channel Management)
Frequenzen: AIS 1: 161,975 MHz
AIS 2: 162,025 MHz
Sendeleistung 5 Watt / 1 Watt
Kanalbreite / -Raster 25 kHz
Modulation GMSK (AIS, Tx und Rx)
FSK (DSC, Rx Only)
Übertragungsrate 9600 b/s, 1200 b/s
Empfangsempfindlichkeit -114 dBm 25 kHz (<20% PER)
Kanalsensibilität <= 112 dbm
Zweitkanalunterdrückung 10 dB
Nachbarkanalunterdrückung 70 dB
Intermodulationsabstand 65 dB
Blocking 84 dB
AIS-Standard IEC 62287-2:2017
Umgebungsrichtlinie IEC 60945:2002 + Corr.1:2018
GPS-Richlinie IEC 61108-1:2003
Produktsicherheitsrichtlinien EN 60950-12:2006
ITU-R M.1371-5
BSH Zulassung BSH/4542/001/4323246/18
IP-Schutzklasse IP67 (Staubdicht und wasserdicht gegen zeitweiliges Untertauchen)
  • Anschlusskabel 18-polig (ca. 200 cm)
  • Verbindungskabel vom easyTRX3 zum UKW-Funkgerät (ca. 100 cm)
  • Kabelsatz zum Anschluss von DVB-T2 Empfänger und UKW / DAB+ Radio
  • USB-Anschlusskabel (ca. 180 cm)
  • Kurzanleitung
  • Benutzerhandbuch (auf internem Speicher)
  • Software zur Programmierung für Windows und Mac (auf internem Speicher)

Downloads

Weatherdock easyTRX3 Kurzanleitung (0.58 MB)

Schnellstartanleitung für Weatherdock easyTRX3 AIS-Transponder

Weatherdock easyTRX3 Bedienungsanleitung (5.88 MB)

Bedienungsanleitung für die Weatherdock easyTRX3 AIS-Transponder

Weatherdock easyTRX3 Broschüre (0.41 MB)

Broschüre mit Übersicht der Eigenschaften der Weatherdock easyTRX3 AIS-Transponder

Weatherdock easyTRX3 Anschlussschema (7.58 MB)

Anschlussschema und -möglichkeiten für die Weatherdock easyTRX3 AIS-Tranponder

Weatherdock easyTRX2 Konformitätserklärung (0.18 MB)

Konformitätserklärung für alle Weatherdock easyTRX3 AIS-Transponder

Weatherdock easyTRX3 Konfigurationssoftware Windows (19.41 MB)

Software zur Konfiguration der Weatherdock easyTRX3 AIS-Transponder für Windows

Weatherdock easyTRX3 Konfigurationssoftware Mac (19.23 MB)

Software zur Konfiguration der Weatherdock easyTRX3 AIS-Transponder für Apple Macintosh

Weatherdock easyTRX SD-Card Analysetool (1.65 MB)

Software zum Analysieren der aufgezeichneten Daten von Weatherdock AIS-Empfängern und -Transpondern
